ST6400卷徑型張力控制器
發布時間：2018-07-05 新聞來源：：東莞天機傳動官網
ST6400卷徑型張力控制器是基于32位ARM型CPU內核的高可靠性張力控制器。該張力控制器精度高，運算速度快，抗干擾能力強，具有手動/自動控制、雙軸切換、錐度控制等多項功能。能與張力傳感器（應變片式、差動變壓器式），磁粉制動器/離合器，電控變換器(E/P)，力矩電機，變頻器，伺服電機等配合使用，可以廣泛應用于各種需要對張力進行精密測控的場合。
1、概述

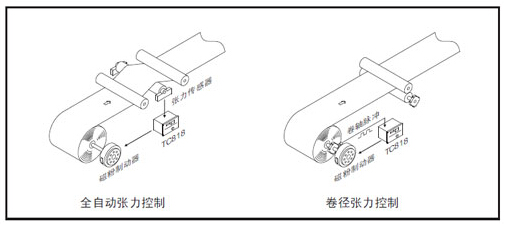

ST6400卷徑型張力控制器采用圖形液晶顯示器，可選擇中、英文顯示，界面友好易用，可輸出0-24V/4A或0-36V/3A直接驅動磁粉離合器，磁粉制動器。也可以輸出0?5V，4-20mA，-5V~+5V信號，控制變頻器，伺服電機或其它執行機構，對卷料系統進行髙粘度的張力控制?？蓮V泛應陽于造紙、印刷、包裝、紡織卬染等行業。ST6400卷徑型張力控制器可以設置為全自動張力控制器或卷徑張力控制器，當功能選擇[29][1]設置為自動張力控制時，ST6400卷徑型張力控制器，需安裝張力傳感器，組成閉環控制系統。當功能選擇設置為卷徑張力控制時，TC818為卷徑張力控制器，只需安裝接近開關/編碼器對料卷半徑進行測量，控制器根據卷徑張力控制。
2、ST6400卷徑型張力控制器功能特點
采用128x96圖形液品顯爾器，中、英文顯不選擇，操作界面友好。
可選擇全自動張力控制或卷徑張力控制功能。
全數字化設計，無可調電位器，張力標定過程簡單，張力測量精確、穩定、可靠。
①.可選用微位移專用張力傳感器(輸入信號范圍為200mV，供電電源5V)
②.可選用應變片式張力傳感器(輸入信范圍為20mV，供電電源10V)
③.可接0?2KΩ電阻信號，測量角度位移，用于浮輥式張力控制系統。
采用接近開關測量卷徑，，可實現錐度張力控制功能。
可選串行通信功能，可選RS485或RS232通訊接口與PLC、PC組成集散系統。
采用無超調PID算法，保證系統啟/停過程中張力無超調。
具有雙軸切換功能及加減速控制功能。
自動/手動控制方式尤擾切換。
數密碼保護，防止誤修改。
采用適應性極強的開關屯源(92?264V)，保證長期可靠運行。
控制器參數，[]里的數字表示參數序號，所有的參數都以該形式表示。

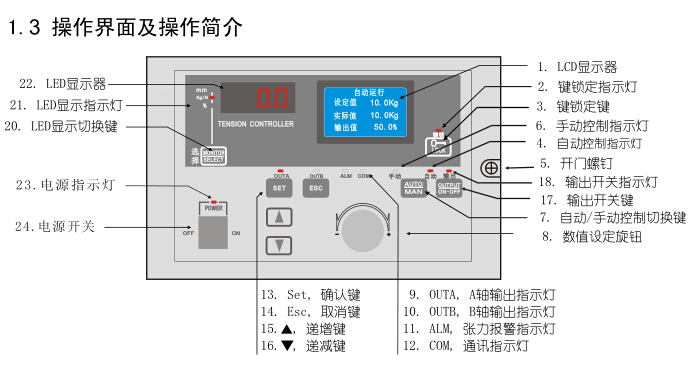

3、ST6400卷徑型張力控制器操作界面及操作簡介
